TurboMAX – Dmuchawy z łożyskami powietrznymi

Dmuchawy powietrzne znajdują zastosowanie w wielu dziedzinach przemysłu, wykorzystywane są w ochronie środowiska do napowietrzania zbiorników na oczyszczalniach ścieków. W przemyśle cementowym, stalowniach, przetopowniach, przemyśle petrochemicznym do przesyłu sproszkowanych materiałów. W rolnictwie do transportowania i suszenia ziaren i produktów spożywczych, zaopatrywania w tlen farm rybnych. Dostarczają powietrze do linii malarskich. Służą do poprawienia efektu spalania w spalarniach i przyśpieszenia usuwanie gazów.

Wśród dmuchaw powietrznych można wyodrębnić kilka typowych konstrukcji, obecnie najszerzej rozpowszechnione są dmuchawy działające na zasadzie Rootsa, które jednak stopniowo wypierane są przez wydajniejsze i ekonomiczniejsze konstrukcje.

Najnowsze urządzenia budowane są na bazie łożysk powietrznych lub magnetycznych, silników wysokoobrotowych oraz wydajnych wirników. W naszej ofercie mogą Państwo znaleźć dmuchawy z łożyskami powietrznymi, wierzymy, że jest to obecnie najlepszy dostępny na rynku produkt. Wyróżnia się on nowoczesnością konstrukcji oraz istotnymi przewagami eksploatacyjnymi nad urządzeniami z łożyskami magnetycznymi, takimi jak: brak oddzielnych układów wzbudzających, niższe koszty eksploatacji oraz znacznie niższe koszty napraw.

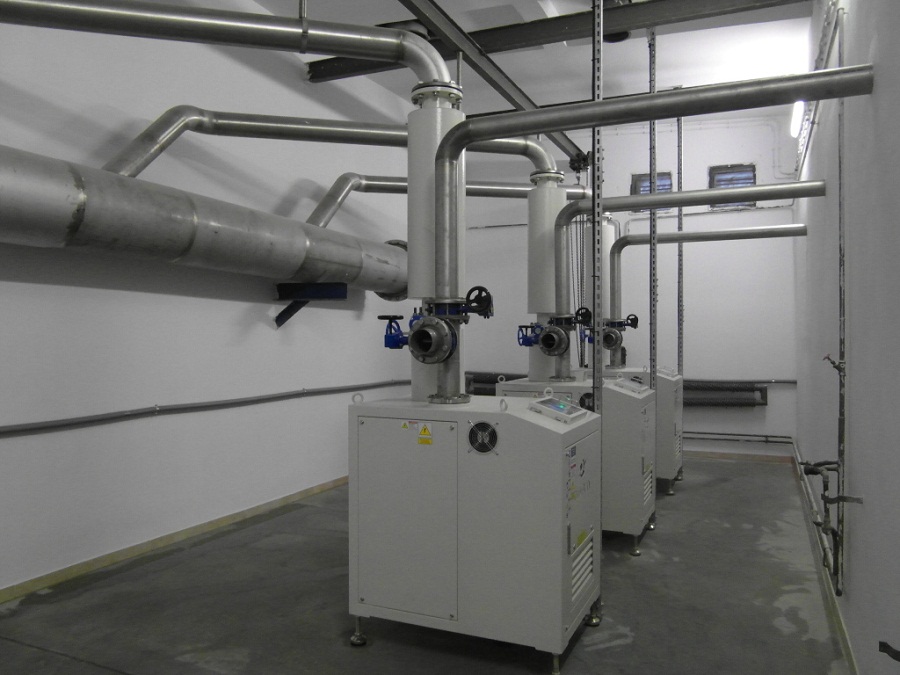

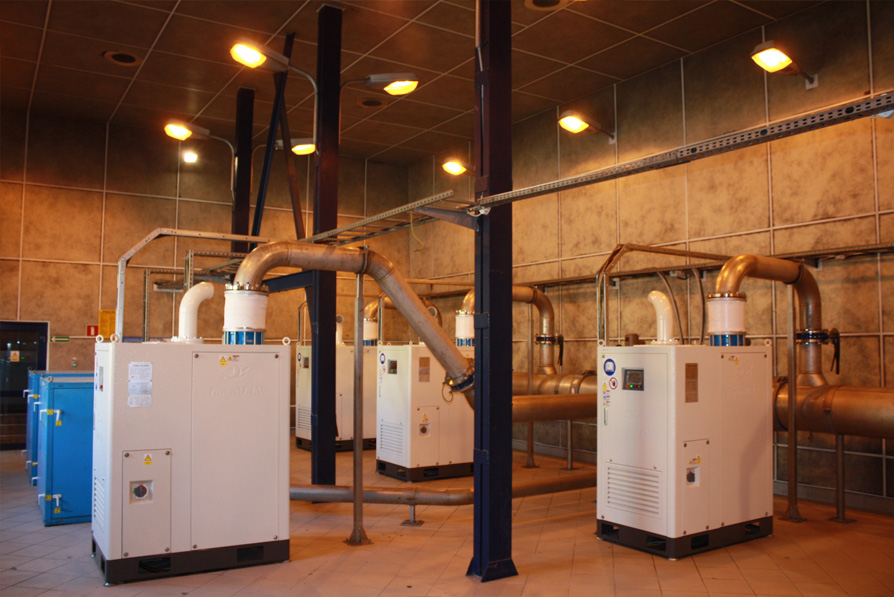

Referencyjne instalacje dmuchaw TurboMAX - ASPAMET.

Sprawdź instalacje dmuchaw TurboMAX wykonane przez Aspamet. Potwierdź najwyższą jakość dmuchaw TurboMAX wprost u Inwestora.
Chcesz wiedzieć więcej - wybierz interesujący Cię obiekt i umów się z naszym przedstawicielem lub zaproś nas do siebie.

Opis instalacji referencyjnych - do pobrania:

- O.Ś. "Zdroje" w Szczecinie - dostawa, montaż mechaniczny i elektryczny, algorytm sterowania.
- O.Ś. w Nowym Targu - napowietrzanie oparte na technologii SBR(!), montaż mechaniczny i elektryczny, algorytm sterowania, przebudowa systemu na sterowanie kaskadowe zrealizowane przy różnicy w poziomie napełnienia zbiorników(!)

Budowa dmuchawy z łożyskami powietrznymi TurboMAX - animacja.

Uwaga: Animacja przedstawia budowę dmuchawy TurboMAX 1-szej generacji. Obecnie w sprzedaży znajduje się 3-cia generacja turbodmuchaw, szczegóły konstrukcyjne mogą się różnić od rozwiązań zaprezentowanych w animacji.

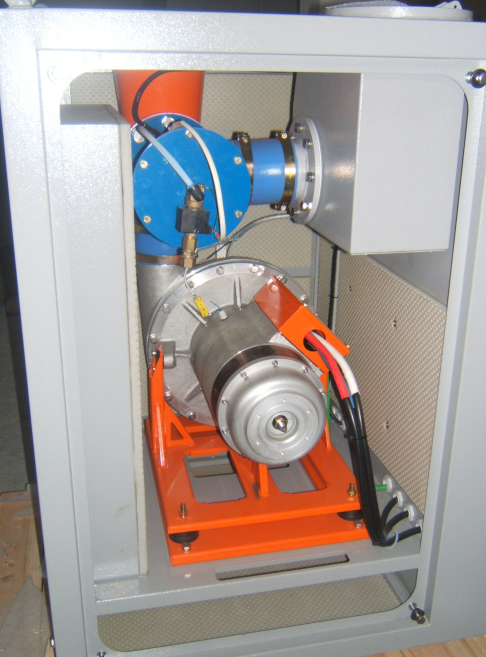

Dmuchawy z łożyskami powietrznymi TurboMAX

Dmuchawa charakteryzuje się bardzo wysoką sprawnością, która została uzyskana dzięki połączeniu technologii łożysk powietrznych z wysokoobrotowym silnikiem o magnesach stałych. W stosunku do konwencjonalnych dmuchaw Roootsa powyższe rozwiązanie zapewnia redukcję energii elektrycznej o ponad 30%.

Dmuchawa z łożyskami powietrznymi TurboMAX na tle dmuchaw konwencjonalnych

• nie ma potrzeby wymiany oleju;
• brak jakichkolwiek układów smarnych i olejowych oraz związanych z nimi filtrów oleju, wskaźników temperatury i ciśnienia oleju, wyłączników wysokiej temperatury oleju, uszczelnień i filtrów układu olejowego;
• brak smarowanych olejem łożysk tocznych;
• brak szczotek w silniku – magnesy trwałe zabudowane w wirniku – brak elementów zużywających się;
• oszczędność energii, płynna regulacja wydajności za pomocą przetwornika częstotliwości;
• brak strat mocy na przekładniach, wirnik silnika połączony z wirnikiem turbiny bez sprzęgła;
• dzięki konstrukcji o bardzo wysokiej sprawności znacznie mniejsze zużycie energii w porównaniu do konstrukcji tradycyjnych;
• kompaktowa budowa, wszystkie podstawowe elementy takie jak: dmuchawa, falownik, sterownik, umieszczone są we wspólnej obudowie, nie są wymagane oddzielne szafy sterujące;
• brak wibracji, bardzo niski poziom hałasu, ok. 10-15 dB(A) poniżej poziomu dmuchaw konwencjonalnych;
• brak dodatkowych układów chłodzących do mocy 200 kW;
• bardzo niskie nakłady związane z bieżącym utrzymaniem urządzeń, w zakres prac konserwacyjnych wchodzi jedynie okresowe czyszczenie i wymiana filtra powietrza wlotowego;

Cechy łożysk powietrznych

• bezolejowe, brak systemów podających olej;
• niski poziom hałasu oraz brak wibracji wynikające z bezkontaktowej pracy;
• niski wpływ czynników środowiskowych, takich jak temperatura;
• konserwacja i naprawy nie są potrzebne ze względu na wysoką niezawodność wynikającą z bezkontaktowej pracy;
• bardzo długa żywotność – minimum 150 000 mth bez względu na ilość włączeń i wyłączeń;
• niezawodność potwierdzona w dużej ilości instalacji;
• sprawdzona technologia, która ze względu na swoją jakość znalazła zastosowanie min. w samolotach wojskowych USA oraz samolotach pasażerskich;
• przeznaczone do pracy z wysoką prędkością obrotową;

Cechy wysokoobrotowego silnika synchronicznego z magnesami stałymi

• silnik synchroniczny z magnesami stałymi;
• duża moc przy małych gabarytach;
• precyzyjna kontrola prędkości możliwa dzięki sterowaniu za pośrednictwem falownika;
• moc przenoszona jest w 100% ponieważ silnik i wirnik połączone są bezpośrednio, bez współudziału sprzęgła;
• wydajny system chłodzenia znacznie zwiększa żywotność silnika poprzez utrzymanie niskiej temperatury w trakcie pracy;
• w wirniku silnika zabudowane są magnesy stałe; wyłącznie stator silnika pobiera moc elektryczną w celu wytworzenia pola elektromagnetycznego;
• ze względu na specyfikę budowy silnika w wirniku nie występują szczotki – brak elementów zużywających się;

MODELE

Dostępne są następujące modele dmuchaw:

Model	Moc [koń parowy]	Moc [kW]	Wymiary [mm]			Masa* [kg]
			A	B	C
MAX20	20	15	700	1050	1000	270
MAX30	30	22	700	1050	1000	290
MAX50	50	37	700	1050	1000	300
MAX75	70	57	800	1300	1350	450
MAX100	100	75	850	1300	1600	650
MAX150	150	113	850	1800	1600	810
MAX200	200	150	900	1850	1700	900
MAX250	250	188	900	2050	1800	1100
MAX300	300	225	1300	1900	2050	1500
MAX350	350	263	1300	1900	2050	1600
MAX400	400	300	1300	1900	2050	1600
MAX500	500	375	1700	2400	2000	2400
MAX600	600	450	2100	2750	2250	3000
MAX800	800	600	2100	2750	2250	3200

* Masa bez akcesoriów, które do poszczególnych modeli ważą od ok. 120 do 350 kg.

Wydajność przykładowych modeli kształtuje się następująco.

Względne ciśnienie wylotowe [kPa]	Przepływ nominalny [m3/min]
	MAX 30	MAX 50	MAX 75	MAX 100	MAX 150	MAX 200	MAX 300
40	21	41	63	79	131	165	245
60	16	31	50	63	95	136	190
80	13	25	38	51	76	102	152
100	10,5	20	31	42	62	83	125
120	9,5	18	28	37	56	75	112
150	8	15	23	31	47	63	94

EKONOMICZNOŚĆ

Dmuchawa z łożyskami powietrznymi TurboMax – dlaczego ten zakup się opłaca?

Znacznie niższe koszty energii elektrycznej:

• znacznie mniejsze zużycie energii wynikające z nowoczesności konstrukcji;
• brak strat energii na przekładniach;
• brak strat energii na pasach transmisyjnych;
• brak strat energii związanych z tarciem łożysk;
• brak poboru energii przez elementy układu olejowego, np. pompę;
• wysoka sprawność wirnika rzędu 80~85%;
• niższe zużycie energii elektrycznej przyczynia się do ochrony środowiska naturalnego, co stanowi bardzo istotny czynnik w przypadku wszystkich przyszłościowych inwestycji;

Niskie koszty instalacji:

• niewielka gabarytowo, kompaktowa konstrukcja ułatwiająca transport i posadowienie;
• niska waga oraz brak drgań czynią wykonywanie specjalnych fundamentów zbędnym;

Niskie koszy utrzymania:

• maksymalnie uproszczona obsługa oraz czynności konserwacyjne generują znacznie niższe koszty;
• regularnych wymian wymaga jedynie filtr powietrza wlotowego;
• brak kosztów związanych z wymianą oraz utylizacją oleju, wymianą szczotek wirnika, itp.

Przykład.Wiemy już, że dmuchawa z łożyskami powietrznymi TurboMAX cechuje się znacznie mniejszym poborem energii elektrycznej. Jakich jednak konkretnych korzyści może z tego tytułu oczekiwać inwestor?

Każda zużyta kWh to wydatek rzędu:

0,50 zł/kWh + VAT (dane na rok 2010, koszt może się różnić w zależności od indywidualnie wynegocjowanych stawek)

Załóżmy, że dmuchawa będzie pracowała przez 320 dni w ciągu roku:

320 dni · 24 h/dobę = 7680 h/rok

Tak więc pobór energii mniejszy tylko o 1 kWh zapewni roczne oszczędności w wysokości:

1 kWh · 0,50 zł/kWh · 7680 h = 3.840,00 zł netto

Dmuchawa z łożyskami powietrznymi TurboMAX o takiej samej wydajności jak analogiczna dmuchawa Rootsa cechuje się zużyciem energii mniejszym do 35%.

	Dmuchawa Rootsa	Dmuchawa TurboMAX z łożyskami powietrznymi
Pobór energii	100 kW	65 kW

Oszczędność 35% tylko z tytułu mniejszego poboru energii elektrycznej!

Po przełożeniu tego wyniku na gotówkę oszczędności roczne z tytułu zużycia energii elektrycznej wyniosą:

Sama więc energia elektryczna generuje znaczące oszczędności. W kalkulacji nie powinniśmy pomijać spraw związanych z niższymi kosztami instalacji oraz znacznie mniejszymi kosztami eksploatacyjnymi.

Jak wykazuje powyższy przykład dmuchawa z łożyskami powietrznymi TurboMax przyczyni się do bardzo znaczących oszczędności w dłuższym horyzoncie czasowym.
